Cores de Fios Elétricos: O Guia Definitivo da NBR 5410 para Sua Segurança
Em um mundo onde a eletricidade impulsiona praticamente tudo ao nosso redor, a segurança em instalações elétricas é um pilar inegociável. Para eletricistas, engenheiros e até mesmo para o proprietário curioso, compreender o significado por trás das cores dos fios elétricos é mais do que conhecimento técnico: é uma questão de proteção à vida e ao patrimônio. Afinal, a diferenciação visual não é um capricho estético, mas sim um sistema padronizado para identificar a função de cada condutor.
Neste guia, como especialista experiente, desvendarei o padrão de cores estabelecido pela Norma Brasileira Regulamentadora (NBR) 5410, a espinha dorsal das instalações elétricas de baixa tensão no Brasil.
Por Que as Cores dos Fios Elétricos São Cruciais?
A padronização das cores dos fios elétricos desempenha um papel fundamental por várias razões:
- Segurança Inegociável: A identificação correta evita erros de conexão que podem resultar em choques elétricos, curtos-circuitos, incêndios e danos a equipamentos. Confundir um fio fase com um neutro, por exemplo, pode ser fatal.
- Eficiência na Manutenção: Em caso de reparos, ampliações ou verificações, as cores permitem que o profissional identifique rapidamente a função de cada cabo, agilizando o trabalho e reduzindo riscos.
- Conformidade Normativa: Seguir a NBR 5410 assegura que a instalação esteja em conformidade com os padrões legais, evitando problemas em fiscalizações e garantindo a validade de seguros.
A Norma Brasileira (NBR 5410): Seu Guia Definitivo
A ABNT NBR 5410, elaborada pelo Comitê Brasileiro de Eletricidade, estabelece as condições mínimas para que as instalações elétricas de baixa tensão (até 1000V em corrente alternada ou 1500V em corrente contínua) garantam a segurança de pessoas e animais e o funcionamento adequado da instalação.
É fundamental salientar que, embora a norma não obrigue a utilização da identificação por cor, caso essa seja a metodologia escolhida, as cores devem seguir rigorosamente o padrão estabelecido.

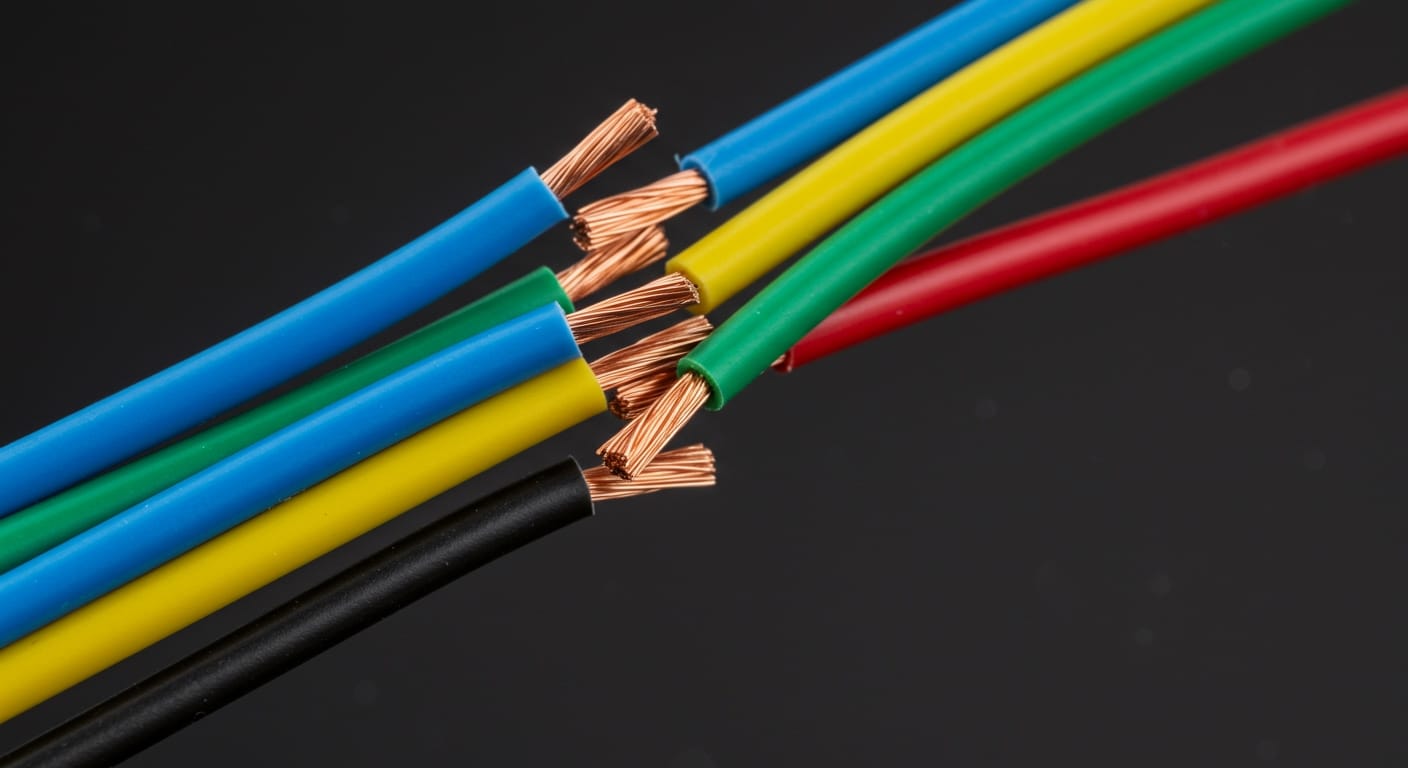

Desvendando as Cores: Funções e Aplicações
Vamos agora ao coração do nosso assunto: o que cada cor de fio realmente significa na sua instalação elétrica.
Condutor de Proteção (Terra/PE): O Verde (e Verde-Amarelo) Que Salva Vidas
Este é, sem dúvida, um dos condutores mais críticos em qualquer instalação. O fio terra tem a função de proteção, desviando correntes de fuga para o solo em caso de falhas, protegendo equipamentos e, principalmente, usuários contra choques elétricos.
- Cores Exclusivas: Verde ou Verde-Amarelo (listrado). Estas são as únicas cores permitidas para o condutor de proteção.
Condutor Neutro (N): O Azul Que Garante o Retorno
O condutor neutro é essencial para fechar o circuito elétrico, fornecendo um caminho de retorno para a corrente. Em sistemas monofásicos e bifásicos, especialmente, ele estabelece a referência de 0V.
- Cor Exclusiva: Azul-claro. Esta cor é reservada unicamente para o condutor neutro.
Condutor Fase (L): As Cores Que Trazem a Energia
Os condutores fase são aqueles que conduzem a corrente elétrica da fonte até os pontos de consumo, como lâmpadas, tomadas e eletrodomésticos.
- Cores Comuns: Vermelho, Preto ou Marrom são as cores mais utilizadas para fase.
- Regra Essencial: Para condutores fase, pode-se usar qualquer cor desde que não seja azul-claro (neutro), verde ou verde-amarelo (terra).
- Em Instalações Trifásicas: É prática comum usar cores diferentes para cada uma das três fases, como vermelho, preto e marrom, para facilitar a identificação e manutenção.
Condutor de Retorno: Sinalizando o Comando
O condutor de retorno é o que sai de um interruptor e leva a fase seccionada (ligada/desligada) até a carga, como uma lâmpada. A NBR 5410 não especifica uma cor exclusiva para ele.
- Aplicação: Por ser um tipo de fase seccionada, segue a mesma regra dos condutores fase: qualquer cor que não seja azul-claro, verde ou verde-amarelo. Cores como branco, amarelo ou marrom são frequentemente usadas para retorno.
Condutor PEN (Proteção e Neutro): Uma Variação Específica
Em algumas instalações, especialmente as mais antigas ou em sistemas específicos, pode existir o condutor PEN, que combina as funções de proteção (terra) e neutro.
- Identificação: Azul-claro com anilhas verde-amarelas em pontos visíveis ou acessíveis da instalação.
Mitos e Realidades: O Que Você Precisa Saber
Apesar da clareza da NBR 5410, é comum encontrar instalações mais antigas que não seguiram o padrão atual. Nesses casos, a cautela deve ser redobrada.
- Fio vs. Cabo: Enquanto fios são compostos por um único filamento rígido, cabos possuem múltiplos filamentos finos e são mais flexíveis. Ambos são condutores, e a escolha depende da aplicação.
- Identificação Alternativa: Se não for possível usar fios nas cores padrão, fitas isolantes coloridas (anilhas) podem ser empregadas para identificar a função dos condutores, desde que aplicadas em todos os pontos visíveis.
Segurança em Primeiro Lugar: Recomendações Indispensáveis
Como um profissional experiente, reafirmo a importância de sempre priorizar a segurança:
- Nunca Adivinhe: Em instalações antigas ou desconhecidas, as cores podem não seguir o padrão. Sempre use um multímetro para verificar a função de cada fio antes de tocá-lo.
- Desligue a Energia: Antes de qualquer intervenção, desligue o disjuntor geral no quadro de distribuição.
- Consulte um Profissional: Em caso de dúvida, ou para qualquer instalação elétrica complexa, contrate um eletricista qualificado. A segurança da sua casa e da sua família não tem preço.
Conclusão
A compreensão das cores dos fios elétricos, guiada pela NBR 5410, é uma ferramenta poderosa para garantir a segurança e a funcionalidade de qualquer instalação elétrica. Ao respeitar esses padrões, você não apenas facilita o trabalho de manutenção e evita dores de cabeça, mas, acima de tudo, protege vidas. Lembre-se: o conhecimento é a sua melhor proteção no universo da eletricidade.
