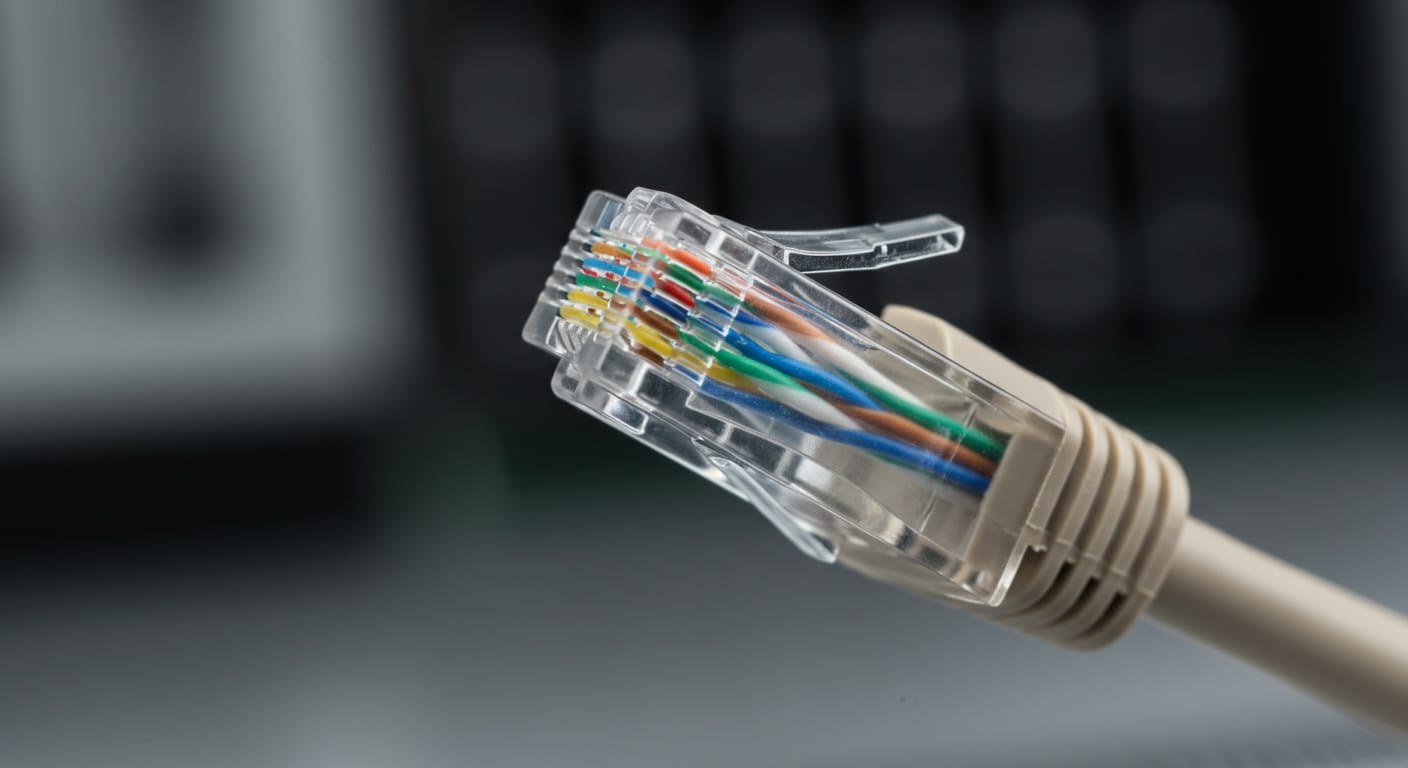

Cores do Cabo de Rede: Decifrando os Padrões T568A e T568B
Em um mundo cada vez mais conectado, a infraestrutura de rede é a espinha dorsal de nossas comunicações. No coração dessa infraestrutura, encontramos os cabos de rede, e embora pareçam simples, a organização interna de seus fios coloridos é crucial. Entender a sequência das cores do cabo de rede não é apenas um detalhe técnico, é a garantia de uma conexão eficiente, confiável e compatível. Neste artigo, vamos mergulhar nos padrões mais comuns, T568A e T568B, e explorar por que a correta crimpagem é vital.
A Base da Conexão: Padrões TIA/EIA T568A e T568B

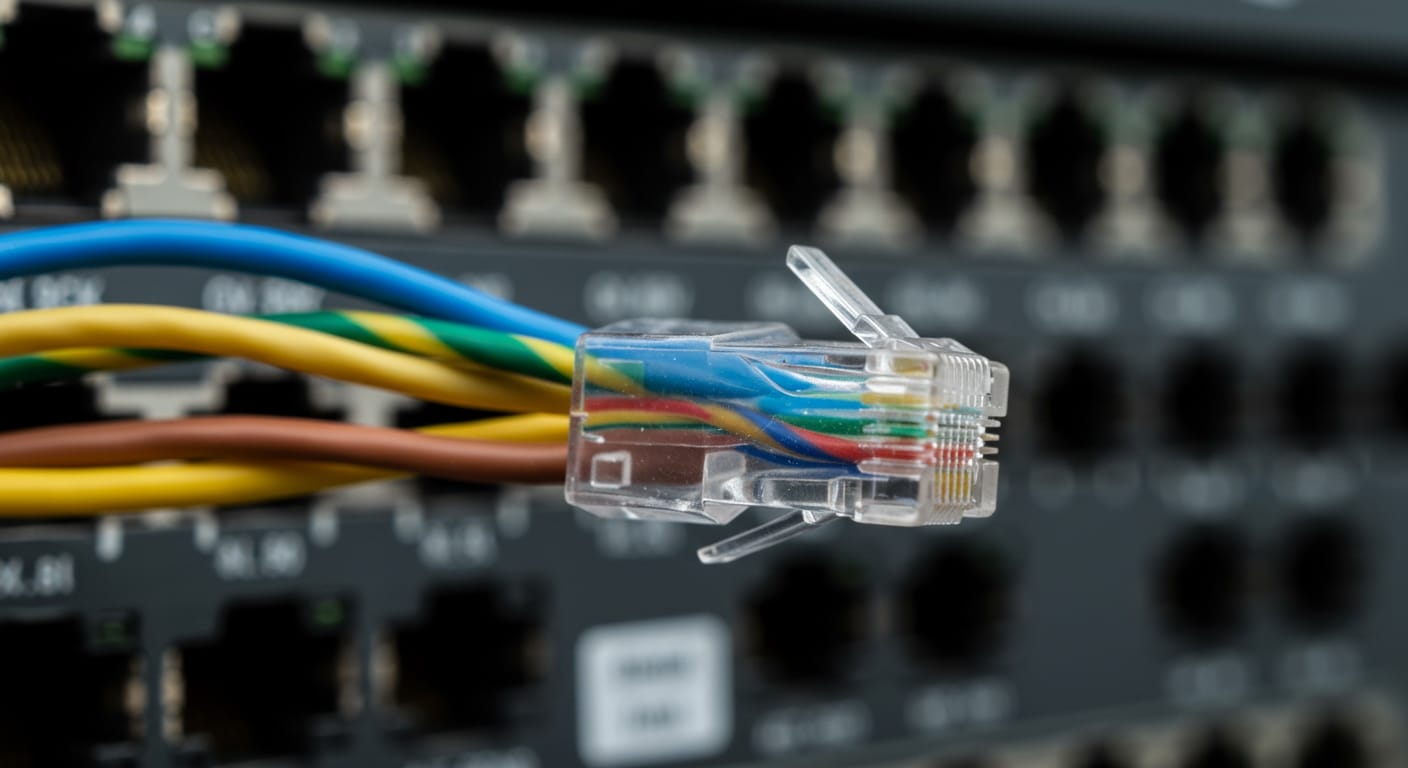

Os padrões TIA/EIA-568A e TIA/EIA-568B são os esquemas de fiação mais amplamente aceitos para cabos Ethernet com conectores RJ45. Eles definem a ordem dos oito fios de cobre, organizados em quatro pares trançados, dentro do conector. A principal diferença entre eles é a inversão de posição entre os pares laranja e verde. Embora funcionalmente equivalentes em termos de desempenho, a consistência em toda a rede é fundamental.
Padrão T568A
Este é um padrão mais antigo, por vezes recomendado em novas instalações comerciais e residenciais, especialmente para seguir normas internacionais de cabeamento estruturado (como ISO/IEC) ou para compatibilidade com redes legadas que já o utilizam. A sequência dos pinos do conector RJ45 (da esquerda para a direita, com a trava virada para baixo) é:
- Pino 1: Branco/Verde
- Pino 2: Verde
- Pino 3: Branco/Laranja
- Pino 4: Azul
- Pino 5: Branco/Azul
- Pino 6: Laranja
- Pino 7: Branco/Marrom
- Pino 8: Marrom
Padrão T568B
O T568B é o padrão mais amplamente utilizado em novas instalações residenciais e comerciais na maioria das regiões, incluindo o Brasil. A sequência dos pinos do conector RJ45 é:
- Pino 1: Branco/Laranja
- Pino 2: Laranja
- Pino 3: Branco/Verde
- Pino 4: Azul
- Pino 5: Branco/Azul
- Pino 6: Verde
- Pino 7: Branco/Marrom
- Pino 8: Marrom
Tipos de Cabos de Rede e Suas Aplicações
A forma como os fios são crimpados nas extremidades do cabo determina seu tipo e aplicação.
Cabo Direto (Straight-Through)
Este é o tipo de cabo mais comum, utilizado para conectar dispositivos de diferentes categorias (DTE a DCE). Ambas as extremidades do cabo seguem o mesmo padrão, seja T568A ou T568B. É o cabo que conecta seu computador a um switch, roteador ou modem. A grande maioria das conexões em redes locais hoje utiliza cabos diretos.
Cabo Crossover (Cruzado)
O cabo crossover é projetado para conectar dispositivos do mesmo tipo (DTE a DTE ou DCE a DCE) diretamente, sem a necessidade de um hub ou switch intermediário. Para isso, uma extremidade é crimpada no padrão T568A e a outra no padrão T568B. Isso permite que os pinos de transmissão (TX) de um dispositivo se alinhem com os pinos de recepção (RX) do outro, possibilitando a comunicação direta. Exemplos de uso incluem a conexão direta entre dois computadores, dois switches ou dois roteadores. No entanto, muitos dispositivos de rede modernos possuem a funcionalidade Auto MDI/MDI-X, que detecta automaticamente o tipo de cabo e ajusta a comunicação, tornando o cabo crossover menos essencial atualmente.
Cabo de Console (Rollover)
Este cabo possui uma fiação única, geralmente espelhada, onde os pinos de uma extremidade são invertidos na outra (pino 1 com 8, 2 com 7, etc.). Não é um cabo de rede Ethernet para transmissão de dados, mas sim para acesso via console. É usado para configurar equipamentos de rede como roteadores, switches e firewalls diretamente de um computador, utilizando uma porta serial (DB9) e um conector RJ45 no equipamento.
Por que a Padronização é Crucial?
A correta sequência das cores dos cabos de rede é mais do que uma mera formalidade; ela garante a integridade e o desempenho da sua rede. Vejamos os principais motivos:
- Interoperabilidade: Garante que cabos e equipamentos de diferentes fabricantes funcionem juntos sem problemas.
- Facilidade de Instalação e Manutenção: Um padrão universal torna a montagem e o diagnóstico de problemas muito mais rápidos e menos propensos a erros. Imagine depurar uma rede sem um padrão de cores!
- Otimização de Desempenho: A ordem dos pares trançados é projetada para minimizar interferências eletromagnéticas (crosstalk) e garantir a máxima velocidade e estabilidade da transmissão de dados. A eletricidade não se importa com a cor, mas a ordem correta dos pares trançados é crucial para o cancelamento de ruído.
- Organização Física: Embora a cor externa do cabo não afete a performance, ela pode ser usada para organização visual em um cabeamento estruturado, facilitando a identificação de diferentes tipos de conexão ou áreas da rede.
Conclusão
A padronização das cores dos cabos de rede, através dos esquemas T568A e T568B, é um pilar fundamental para a construção de redes de comunicação eficientes e sem problemas. Seja para um cabo direto que conecta seu computador ao roteador, ou um cabo crossover para comunicação direta entre dispositivos semelhantes, seguir a ordem correta dos fios é indispensável. Ao respeitar esses padrões, garantimos não apenas a funcionalidade da rede, mas também sua escalabilidade, facilidade de manutenção e interoperabilidade, componentes essenciais em qualquer ambiente tecnológico.
